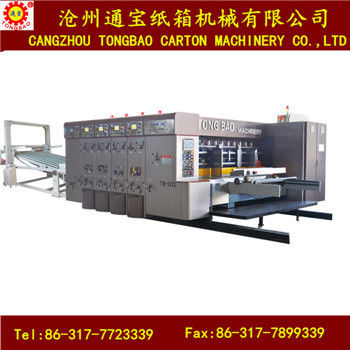

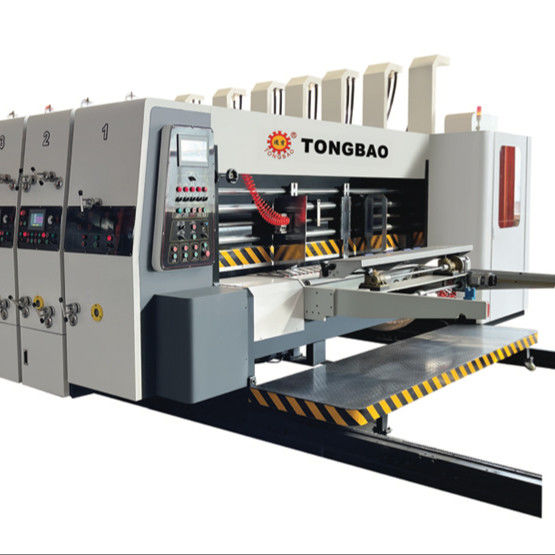

Máquina automática de fabricação de papel de caixa ondulada
Unidade de alimentação solar
1.A unidade de alimentação adota SUN Extend-feed Complete OEM Feeder System dos EUA.
2.A energia do vento pode ser ajustada para garantir a suavidade e precisão da alimentação do papel.
3.Esquerda e direita, confusão.Eu...e,eOrientação elétrica, movimento constante e precisão.
4.Alarme de embreagempBloqueio pneumático, seguro e confiável.
5.TO rolo de alimentação de papel superior é o tubo de aço sem costura, embalado com borracha resistente ao desgaste, Gremd- correcção do equilíbrio.
6.O rolo de alimentação de papel é o tubo de aço sem costura, esmagamento e cromo duro, correção de equilíbrio.O espaço entre os dois rolos de alimentação de papel é ajustado pela balança e o ajuste da roda de minhoca., âmbito de regulação: 0-12 mm, adotar estrutura de sapatilha, o engrenagem de transmissão será mantida na malhagem correta durante o ajuste.
7.Dispositivo de regulação por computador
a) A unidade de alimentação de papel,unidade de impressão, unidade de slot, PLC touch screen, ajuste de interface homem-máquina.
(b)Eu...n este método, podemos economizar tempo de ajuste, e será menos peças para ajustar a posição correta, reduzir o desperdício de Papelão.
(c)Cuma loja de pedidos, tornando a mudança de ordem rápida e conveniente.
Serviço de Impressão
1 rolha de impressão
a) Material siderúrgico, rectificação de superfícies e cromagem dura.
b) Correcção do saldo, funcionamento estável.
c) Eixo da placa fixa de Rachit.
d) O espaço de revestimento completo é adequado para chapas de 9 mm.
e) Carregamento e descarregamento da placa de impressão, comando do pedal para a frente e para trás.
2 O rolo de pressão de impressão
a) A superfície do rolo de aço é moída e cromada duramente.
b) Correcção do saldo, funcionamento estável.
c) A distância entre o rolo de pressão de impressão e o rolo de impressão, mostra a balança, adjusO dispositivo de transmissão mantém a malha enquanto se ajusta.
3 Rolo de anilox metálico (O rolo de anilox de alta qualidade adota fabricantes nacionais famosos)
a) A superfície adota o revestimento cromado duro avançado, duro, calçado e à prova de desgaste.
b) Rolante de anilox: três partes divididas em malhas razoáveis, primeira unidade 200 malhas, segunda unidade 220 malhas, terceira unidade 250 malhas.
c) Pne- Não.Matic elevação do rolo de anilox combinado com o rolo de alimentação de papel para evitar dupla tinta e secagem de tinta durante a parada da máquina.
4 O rolo de borracha (80% de borracha natural e passa por um processo detemperatura Tratamento
a) Sem aço de fenda revestido com borracha resistente ao desgaste, correcção do equilíbrio.
b) O centro e o alto da r- Não.Moagem de rolos de borracha, bom efeito de transferência de tinta.
c) O rolo de borracha equipado com dispositivo de sobrecarga, pode prolongar a vida útil.
5 Rolante de alimentação de papel superior e inferior
a) O rolo superior: equipado com uma roda ajustável à esquerda e à direita, e a superfície fixada com borracha de 50 graus.
b) O rolo inferior: sem aço de fenda, rectificação de superfície, cromagem dura.
c) A escala mostra o espaço entre o rolão de papel de fixação superior e inferior, ajustável pela roda desgastada, o escopo é de 0-12 mm, adota ligação transversal, as engrenagens mantêm a malha enquanto se ajustam.
6 Estrutura ajustável por fase
a) Engrenagem planetária de acção diferencial.
b) A fase de impressão adota PLC e ajuste digital elétrico (não importa se a máquina está a trabalhar ou a parar)
c) Para a posição horizontal, o ajuste manual do tipo de balança.
d) Cada unidade de impressão pode encontrar a sua posição anterior antes de parar, o que permite uma correcção rápida.
7 Tinta em circulação
a) Adota uma bomba de diagrama pneumático para tinta, estável e fácil de operar e manter em bom estado.
b) A rede de filtragem de tinta para filtrar a inclusão.
c) A distribuição automática do dispositivo de tinta, sem parar a tinta enquanto a máquina para, pode evitar que a tinta seque.
d) O copo de tinta impede que a tinta salte.
e) Fonte de tinta de aço, tinta automática e limpeza circulante.
Departamento de caçadas
1 Ajuste elétrico O movimento horizontal do pedestal das quatro facas de fenda.
2 Ajuste síncrono do espaço entre as duas facas de descolagem (altura da caixa)
3 Movimento sincrono das facas de arranque superior e inferior, facas de chutar papel, roda de enrolamento para cima e para baixo.
4 Materiais de aço ligado, tratamento térmico, moagem e forma dentária de faca de esvoaçamento, largura de 5-7 mm.
5 A liga de aço através de tratamento térmico e moagem do ferro de borda que é afiado e de alta precisão.
Serviço de corte por entalhe
1 Adotar rolos de borracha de tipo dobrado, fáceis de trocar e convenientes de operar.
Importado de Taiwan, a vida útil é três vezes maior do que a do rolinho normal.
2 Controle automático de movimento esquerdo e direito do rolo de borracha, o escopo é de 50 mm, movimento constante e confiável.
3 A fase de corte por pressão adota controle servo, ajuste e controle de tela sensível ao toque, pode armazenar encomendas.
4 Controle pneumático da distância entre o rolo do molde de corte e o rolo macio.
5 Tem sistema de compensação de velocidade, ajusta automaticamente a velocidade do rolo de borracha, assegura o mesmo tamanho do cartão e os moldes de corte.

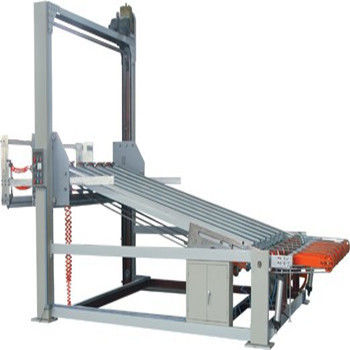

Unidade de empilhamento
1 Operação automática e manuseio 1 podem ser opcionais.
2 A elevação e a descida da plataforma da máquina-ferramenta são conduzidas pela poderosa cadeia.
3 A altura de empilhamento é de 1600 mm.
4 A superfície do cinto corrugado pode impedir o deslizamento do papelão.
5 Organização do papel por movimento pneumático. A bandeja de recepção de papel abrirá automaticamente e agarrará o papelão enquanto os cartões forem empilhados na altura fixa.
Parâmetros técnicos
| Série | NOME do WYAZS | Unidade | WYAZS |
| TB1222 | TB1224 | TB1226 |
| 1 | Max. Velocidade da máquina | Peças/min | 150 | 150 | 150 |
| 2 | Velocidade da máquina económica | Peças/min | 120 | 120 | 120 |
| 3 | Max. Impressão | mm | 1200*2200 | 1200*2400 | 1200*2600 |
| 4 | Tamanho máximo de papelão | mm | 1200*2400 | 1200*2600 | 1200*2800 |
| 5 | Especificações do tipo de alimentação | mm | 1200*2400 | 1200*2600 | 1200*2800 |
| 6 | Precisão de impressão | mm | ±0.5 ((quatro cores) | ±0.5 ((quatro cores) | ±0.5 ((quatro cores) |
| 7 | Espessura padrão da placa de impressão | mm | 3 a 6 | 3 a 6 | 3 a 6 |
| 8 | Precisão de arranque | mm | 7 | 7 | 7 |
| 9 | Conversão de frequência do motor principal Potência | kW | 15 a 30 | 15 a 30 | 15 a 30 |
Funçõeson e Características
- Não.ComputadorfaseRegulação, ordem rápidarMudança, operação conveniente.
- Não.Após o númeroCAl contrO moldagem da placa de paredemA parte transportadora de toda a máquina é fabricada pelo centro de processamento de alta precisão.
- Não.A qualidade de todos os eixos motrizes e rolos é de aço de boa qualidade, alta precisão e correcção de equilíbrio dinâmico, revestimento de cromo duro, moagem de superfície.
- Não.O engrenagem é 20 Aço ligado Cr Mn Ti, carburizTratamento por amortecimento A dureza é HRC58-6.- Não.Impressão de alta velocidade.Alta precisão do processo de cor.
- Não.A parte motriz de toda a máquina adota um anel de ligação sem chave para remover o espaço de ligação.ITabela para utilização a longo prazo.
- Não.Toda a máquina adota lubrificante de pulverizaçãoI- Está bem.
- Não.MNão. motor controlado por conversão de frequênciasIon, pode poupar eletricidade em 30%.
